Ремонт подсветки LED-телевизора своими руками: стоит ли игра свеч?

Вы включаете телевизор, и происходит самое неприятное: звук есть, а изображения нет. Экран остается темным, но если посветить на него фонариком, можно разглядеть тусклые, едва заметные силуэты. Быстрый поиск в интернете выдает однозначный вердикт — вышла из строя LED-подсветка. Следующий шаг — поиск решения на YouTube, где десятки видео показывают, как "легко и просто" разобрать телевизор и заменить несколько светодиодных лент, сэкономив на услугах мастера. Выглядит соблазнительно, не правда ли?

Но здесь стоит остановиться и задать себе главный вопрос: а стоит ли игра свеч? Аналогия, которая здесь подходит лучше всего — это хирургия. На видео опытный хирург проводит сложную операцию за 20 минут, и его движения выглядят простыми и отточенными. Но это результат тысяч часов практики, стерильных условий и инструментов стоимостью в сотни тысяч долларов. Попытка повторить это дома с помощью кухонного ножа приведет к катастрофе. Ремонт подсветки — это и есть "операция на открытом сердце" для вашего телевизора.

Эта статья — не очередное упрощенное "how-to" руководство. Это трезвый и детальный взгляд на весь процесс изнутри, глазами профессионального мастера. Мы подробно, без утайки, разберем каждый этап, покажем все необходимые инструменты, опишем каждый "подводный камень" и каждый момент, где одно неверное движение превращает экономию в полную потерю дорогостоящего устройства. Наша цель — дать вам всю информацию, чтобы вы могли принять взвешенное решение: готовы ли вы рискнуть всем ради сомнительной выгоды?

Часть 1: Диагностика — Вы уверены, что это именно подсветка?

Прежде чем браться за отвертку, нужно быть на 100% уверенным в диагнозе. "Звук есть, изображения нет" — это классический, но не единственный симптом.

1.1. Тест с фонариком — "золотой стандарт" диагностики

Это самый простой и надежный способ подтвердить неисправность именно подсветки.

Включите телевизор. Убедитесь, что он работает (есть звук из динамиков, он реагирует на пульт — например, на изменение громкости).
Возьмите яркий фонарик (подойдет вспышка на смартфоне).
Поднесите фонарик вплотную к экрану под разными углами.
Внимательно вглядывайтесь в экран в том месте, куда вы светите. Если вы можете разглядеть очень тусклые, призрачные движущиеся изображения, меню или логотип канала — диагноз подтвержден. Это означает, что "мозг" телевизора (материнская плата) и сама матрица (пиксели) работают и формируют картинку. Проблема лишь в том, что "лампочка" за ними, которая должна все это освещать, не горит.

1.2. Другие визуальные симптомы умирающей подсветки

Не всегда подсветка умирает сразу и полностью. Часто она подает сигналы задолго до финального отказа:

Локальные темные пятна: На экране, особенно на светлом фоне, видны отчетливые затемнения в определенных областях. Это означает, что в системе прямой подсветки (Direct LED) выгорела одна или несколько групп светодиодов.
Затемнение части экрана: Если половина экрана (левая/правая, верхняя/нижняя) стала заметно темнее другой — это, скорее всего, отказ целой светодиодной линейки в системе боковой подсветки (Edge LED).
Синий или фиолетовый оттенок: Изображение, особенно на белых участках, отдает синевой или фиолетовым цветом. Это верный признак деградации люминофора на светодиодах. "Белый" светодиод — это на самом деле синий, покрытый желтым люминофором. Со временем от высокой температуры люминофор выгорает, и вы начинаете видеть исходный синий цвет. Это означает, что вся подсветка находится на последнем издыхании и скоро откажет полностью.

Ремонт подсветки LED-телевизора своими руками: стоит ли игра свеч?

1.3. Что это может быть еще? (Редкие случаи)

В 5-10% случаев симптом "звук есть, нет изображения" может быть вызван не самими светодиодами, а платой, которая ими управляет — LED-драйвером (он же инвертор), который обычно является частью блока питания. Эта плата может выйти из строя из-за скачка напряжения или отказа электронных компонентов. Профессиональный мастер перед разборкой матрицы всегда проверяет мультиметром выходное напряжение на драйвере. Если напряжение есть, а светодиоды не горят — виноваты они. Если напряжения нет — возможно, повезло, и достаточно отремонтировать или заменить только блок питания, не трогая матрицу.

Часть 2: Подготовка к "операции" — Арсенал и рабочее место

Если вы все же решились на самостоятельный ремонт, знайте: 90% успеха зависит от правильной подготовки. Недостаток одного инструмента или неправильно организованное пространство — это почти гарантия неудачи.

Рабочее пространство: Вам понадобится большой, идеально ровный и чистый стол, размеры которого превышают размеры вашего телевизора. Застелите его мягкой, чистой тканью без ворса (старое покрывало или простыня). Любая крошка или забытый винтик под матрицей — это трещина при нажатии. Обеспечьте хорошее освещение.

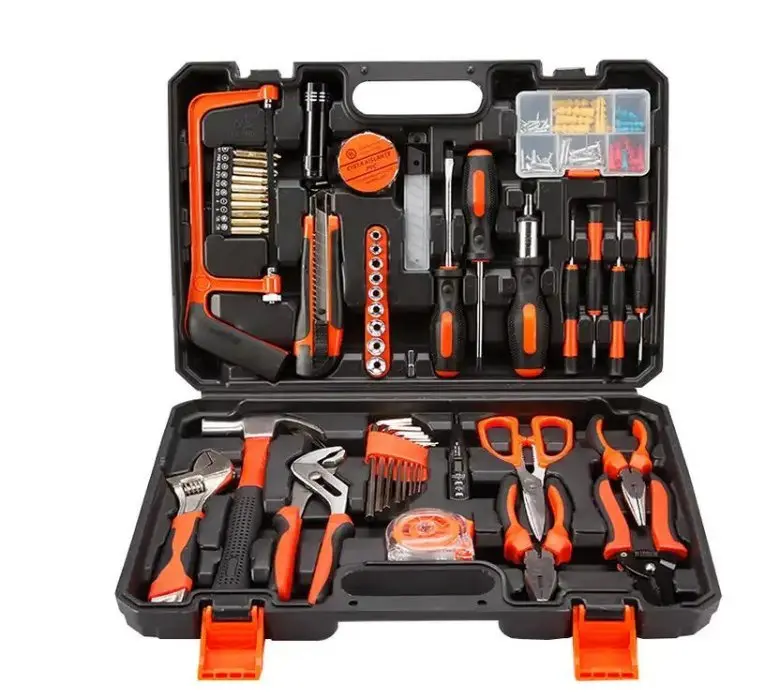

Инструменты:
- Набор качественных отверток (крестовых и "звездочек") с намагниченными наконечниками.
- Набор пластиковых лопаток (спуджеров) и медиаторов для вскрытия корпуса без повреждений.
- Вакуумные присоски для стекла! Для телевизоров с диагональю больше 40 дюймов это не рекомендация, а обязательное условие. Пытаться поднять тончайшую стеклянную матрицу руками — почти гарантированный способ ее сломать.
- Нитриловые или хлопковые перчатки, чтобы не оставлять отпечатков пальцев на внутренних поверхностях оптических пленок.
- Мультиметр для "прозвонки" светодиодов и проверки напряжения.
- Паяльная станция с феном (если вы планируете менять отдельные светодиоды, а не планки целиком).
- Антистатический браслет для защиты электроники от статического разряда.
Запчасти: Самая большая проблема. Вы не узнаете, какие именно светодиодные линейки установлены в вашем телевизоре, пока его не разберете. В одной и той же модели ТВ могут стоять матрицы от разных производителей (Samsung, LG, AU Optronics, BOE), и линейки подсветки для них будут невзаимозаменяемы. Это означает, что вам придется сначала полностью разобрать телевизор, прочитать маркировку на планках, заказать их в интернете и ждать доставки несколько дней или недель, все это время храня в квартире разобранный телевизор с крайне уязвимой матрицей.

Часть 3: Разборка матрицы — Хождение по минному полю

Это самый ответственный и опасный этап, где совершается 99% фатальных ошибок. Здесь цена одного неверного движения — стоимость вашего телевизора.

3.1. Снятие задней крышки и плат

Это относительно простой шаг. Главное — аккуратно открутить все винты и сложить их на магнитный коврик или в подписанные коробочки, чтобы не потерять и не перепутать. Затем отсоединить все шлейфы от материнской платы и блока питания. Фотографируйте каждый шаг, чтобы потом не гадать, что и куда было подключено.

3.2. Смертельный риск №1: Повредить или сломать матрицу

Матрица — это тонкий (1-2 мм) "бутерброд" из двух стеклянных пластин, между которыми находятся жидкие кристаллы. Она не имеет никакой собственной жесткости и гнется под собственным весом. Она хрупкая, как яичная скорлупа.

Как происходит поломка: Вы снимаете переднюю рамку корпуса, которая прижимает матрицу. Теперь она просто лежит в "корыте". Ее нужно поднять, чтобы добраться до подсветки. Попытка поднять ее пальцами за края создает точечное напряжение. Малейший перекос, изгиб или давление пальцем — и вы слышите тихий, но фатальный хруст. Это конец. Треснувшая матрица не подлежит ремонту. Ваш телевизор можно выбрасывать.

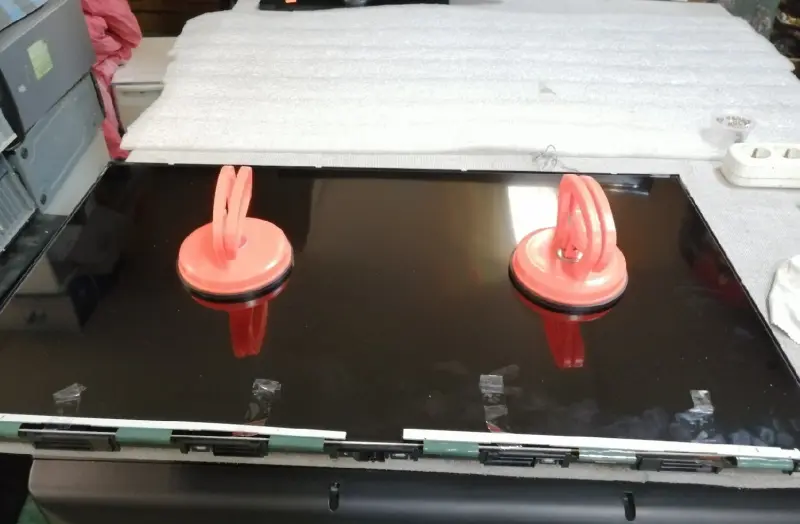

Как делают профессионалы: Используют минимум две мощные вакуумные присоски, равномерно распределяя их по площади. Матрицу поднимают строго вертикально, без малейших изгибов, и немедленно переносят в заранее подготовленное, абсолютно безопасное место. Для больших диагоналей эту операцию всегда выполняют вдвоем.

3.3. Смертельный риск №2: Повредить шлейфы дешифраторов (COF)

По краям стеклянной матрицы (обычно снизу и сбоку) приклеены тончайшие, как бумага, шлейфы. На них находятся микросхемы-дешифраторы, которые управляют каждой строкой и столбцом пикселей. Это самая нежная и уязвимая часть телевизора.

Как происходит поломка: Одно неаккуратное прикосновение инструментом, зацеп одеждой, изгиб под острым углом — и этот шлейф либо отрывается от стекла, либо на нем рвется токопроводящая дорожка.
Результат: На экране появляется постоянная черная или цветная вертикальная/горизонтальная полоса, которую уже ничем не убрать. Восстановление такого шлейфа возможно только на специальном дорогостоящем оборудовании (термокомпрессионном прессе) и доступно лишь в немногих крупных сервисных центрах.

3.4. Разборка "слоеного пирога" — Рассеиватели

Под матрицей находится стопка из нескольких листов белого пластика — это светофильтры и рассеиватели. Их задача — превратить точечный свет от диодов в равномерное свечение по всему экрану.

Риски:
1. Порядок и ориентация: Эти листы уложены в строгом порядке, и у каждого есть своя ориентация (верх/низ). Если их перепутать, на экране появятся пятна и неравномерная засветка.
2. Чистота: На эти листы не должна попасть ни одна пылинка, ни один волосок, ни один отпечаток пальца. Любое загрязнение будет видно на экране как темное пятно. Работать нужно в идеальной чистоте и перчатках.

Часть 4: Замена светодиодов и сборка

Если вы успешно преодолели все предыдущие этапы, сама замена светодиодов уже не кажется такой сложной. Обычно меняют все линейки целиком на новый комплект, так как если сгорел один диод, остальные тоже находятся на пределе своего ресурса и скоро выйдут из строя. После замены новых линеек их обязательно нужно проверить с помощью LED-тестера, прежде чем собирать все обратно.

Сборка телевизора производится в обратном порядке и несет в себе те же риски, что и разборка: нужно идеально чисто уложить все фильтры и предельно аккуратно, с помощью присосок, вернуть на место матрицу, не повредив ее и шлейфы. Затем подключить все платы и закрыть корпус, не забыв вернуть на место каждый из десятков винтов.

Заключение: Оправдан ли риск?

Давайте подведем итог. Для самостоятельного ремонта подсветки вам нужно:

Огромное чистое рабочее пространство.
Набор специальных, а не бытовых, инструментов.
Навыки аккуратной разборки хрупкой техники.
"Хирургическая" точность и твердая рука.
Готовность к тому, что телевизор будет лежать в разобранном виде несколько дней или недель в ожидании запчастей.
И самое главное — готовность к тому, что в случае малейшей ошибки вы потеряете 100% стоимости вашего телевизора.

Процесс, который выглядит простым на YouTube, на деле является сложнейшей операцией с высочайшим риском. Это не та работа, где можно "научиться по ходу". Одна ошибка — и вы остаетесь со сломанным телевизором и потраченными деньгами на запчасти. Именно поэтому, когда речь идет о сердце вашего ТВ — его экране, — единственно верным решением является профессиональный Ремонт подсветки LED-телевизора. Опытный мастер обладает не только необходимыми инструментами (присоски, антистатическое оборудование), но и, что самое главное, — "набитой рукой" и знанием всех подводных камней конкретных моделей. Это гарантия того, что ремонт будет выполнен безопасно и качественно, а вы сэкономите не только деньги, но и свои нервы.
